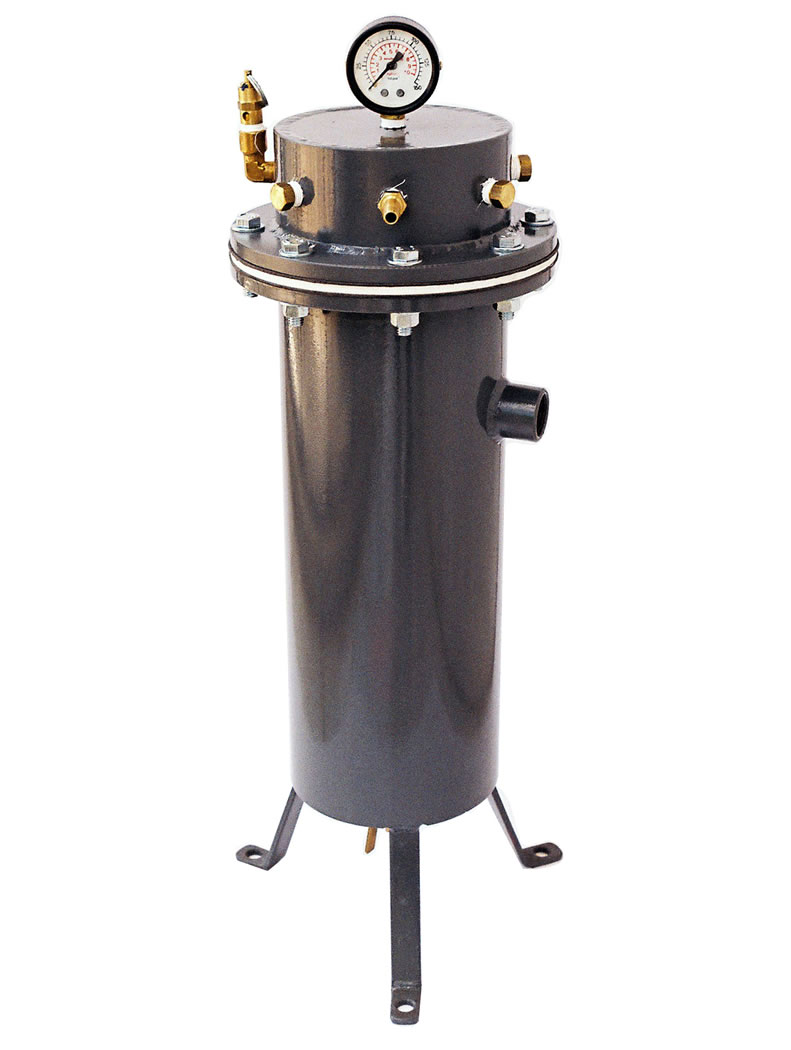

Purificador de ar

INTRODUÇÃO

O filtro purificador de ar para jatista remove água, partículas sólidas, odores, óleo do ar comprimido e pó; entretanto não remove CO (Monóxido de carbono), que é o gás expelido pela queima de combustível orgânico.

FUNCIONAMENTO

O ar comprimido para ser purificado, passa por 6 fases dentro do elemento filtrante, a saber:

·       1ª Fase - a água é eliminada através de um efeito de decantação e ciclônica;

·       2ª Fase - as partículas sólidas até 15 mícron são retidas;

·       3ª Fase - óleo da linha de ar comprimido é retido por carvão ativado;

·       4ª Fase - gases e odores são absorvidos;

·       5ª Fase - partículas finas até 0,5 mícron são retidas;

·       6ª Fase - findo esta fase o ar comprimido será purificado em 98%;

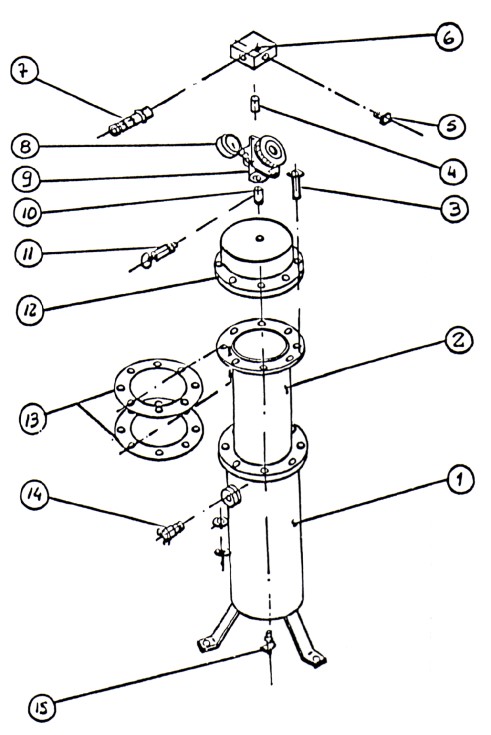

MONTAGEM

ü Conectar o purificador de ar para jatista, a mangueira de ar 5/16” com ar proveniente do compressor.

ü Instalar o conjunto regulador de pressão e saída de ar para capacete do jatista, já pré montado;

ü Conectar a mangueira de ar até o capacete do jatista, utilize mangueira de 5/16” e abraçadeiras (9/13);

ü O Purificador de ar para jatista possui um suporte que possibilita sua fixação vertical ou horizontalmente.

FUNCIONAMENTO

ü Ligue o ar comprimido diretamente no filtro purificador de ar do jatista, com pressão de entrada de até 100 lbs/pol2, desta forma o elemento filtrante sempre estará ativo;

ü Deixe a válvula dreno com 10% de abertura para eliminação da água retida já na 1ª Fase do funcionamento do filtro;

ü Regule a saída do ar purificado para o capacete do jatista entre 20 e 40 lbs/pol2;

MANUTENÇÃO

ü Retire quinzenalmente o elemento filtrante, limpe internamente o corpo e a tampa do filtro  purificador de ar para  jatista e o elemento filtrante com água e sabão neutro, enxugue com panos limpos e faça a montagem novamente;

ü O elemento filtrante deve ser substituído por um novo quando estiverem ocorrendo os seguintes fatos;

ü Após 400 horas de utilização, evitando assim saturação;

ü Caso o jatista sinta odores ou partículas sólidas provenientes do ar comprimido;

Caso o jatista note uma coloração marrom ou saída de contaminantes pelos orifícios superiores do elemento filtrante.
